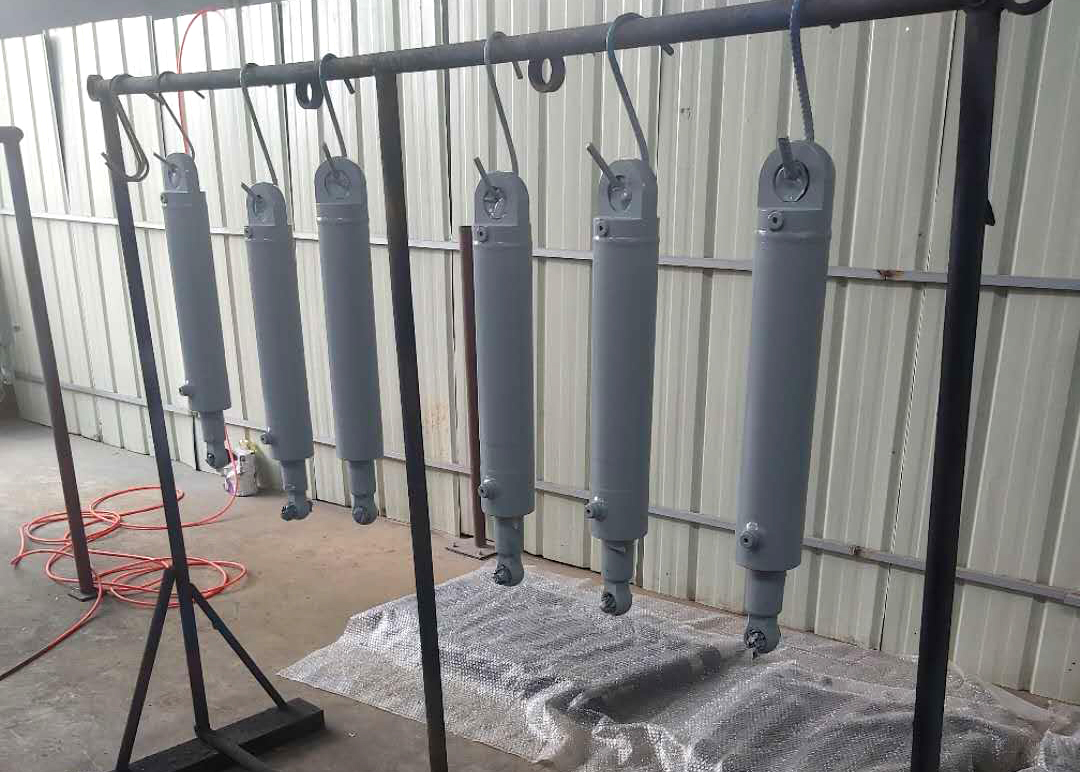

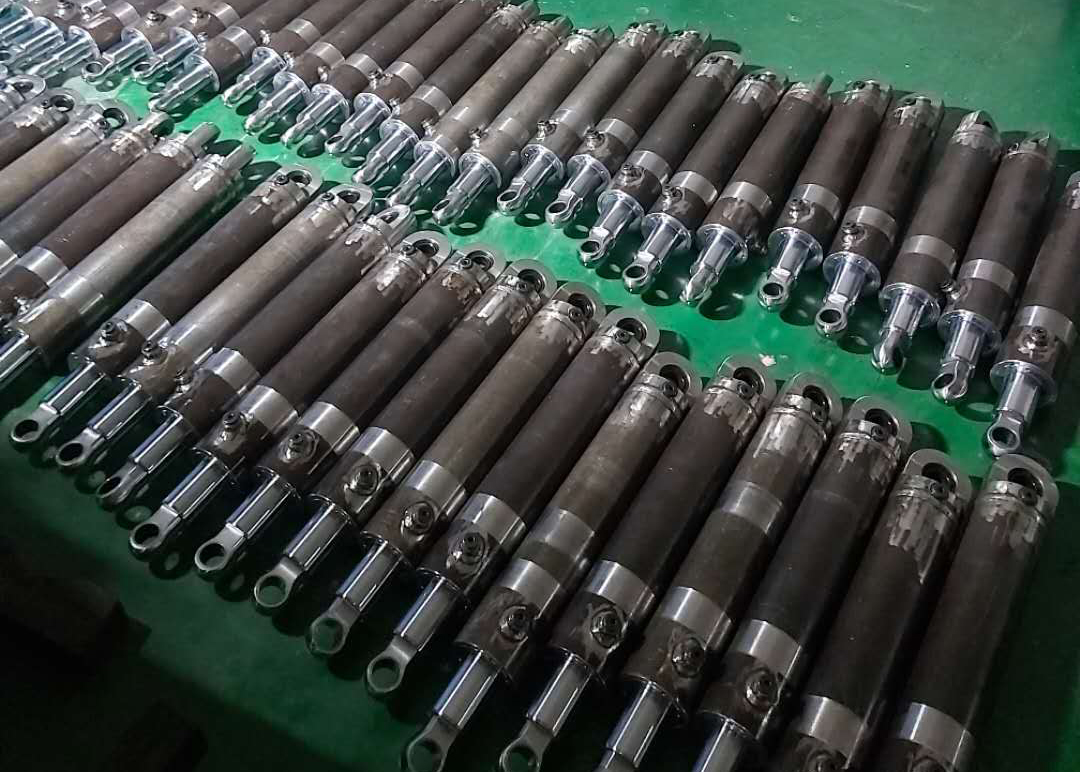

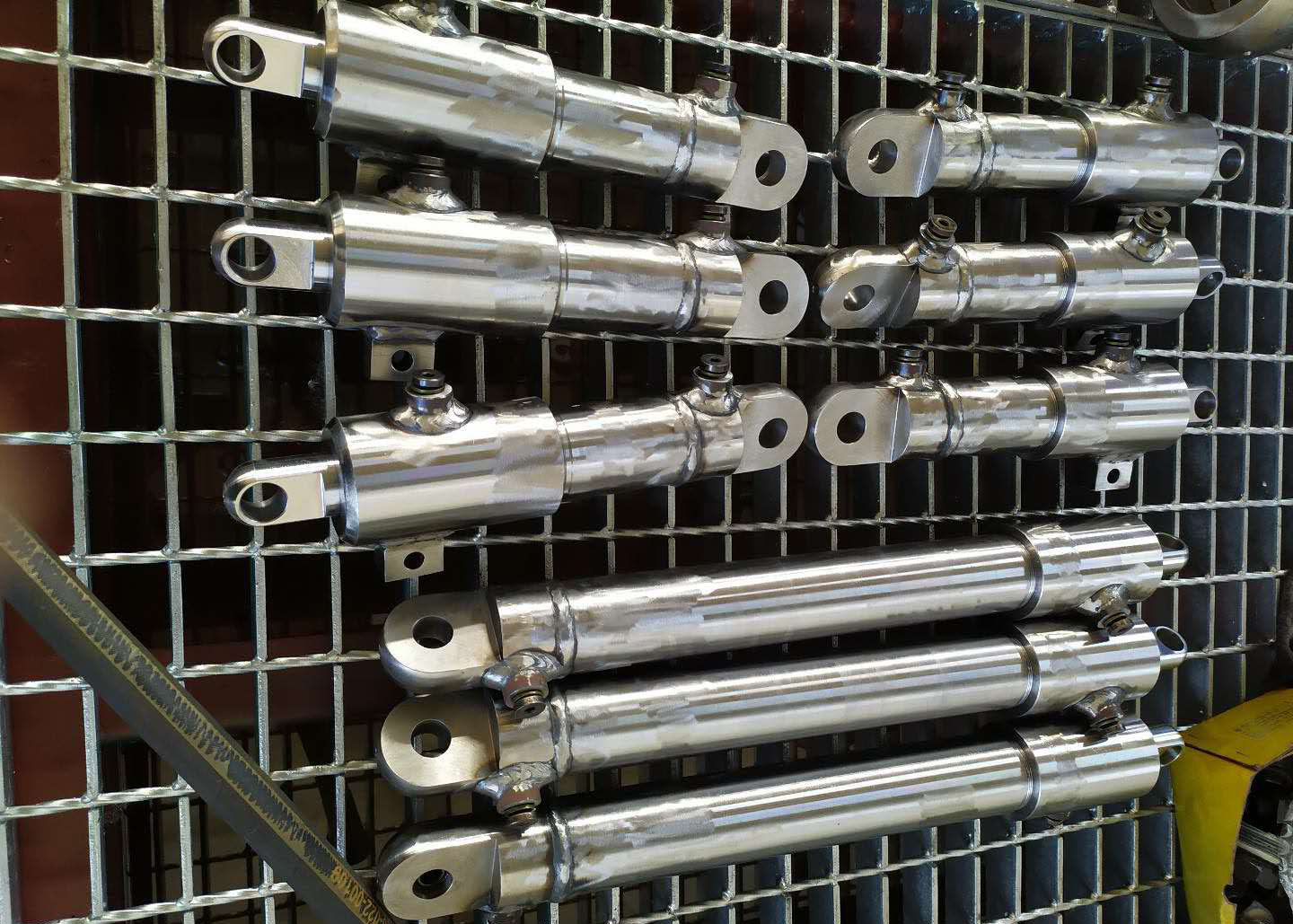

hsg工程液壓油缸（外螺紋）

型號： HSG

品牌：揚州唯升

缸筒材質：20#

活塞桿材質：45#

系統壓力：≤16Mpa

商品信息

hsg工程液壓油缸特征與用途：

HSG01—E級系列雙作用單桿活塞式工程液壓缸，是液壓系統中作往復直線運動的執行機構。具有結構簡單、工作可靠、裝拆方便、易于維修，且連接方式多樣、緩沖部位任選等特點。適用于工程機械，礦山機械，起重運輸機械，冶金機械及其它行業。

液壓油缸專業廠家型號說明：

hsg工程液壓油缸

表1：工程油缸缸頭、缸筒連接方式表：

編號	連接方式	備注
1	缸頭耳環帶襯套	用于缸徑D≥Φ80
2	缸頭耳環裝關節軸承
3	鉸鈾
4	端部法蘭
5	中部法蘭

表2：工程液壓油缸活塞桿端連接方式表：

編號	連接方式	備注
1	桿端外螺紋
2	桿端內螺紋	用于缸徑D≥Φ63
3	桿端外螺紋桿頭耳環帶襯套
4	桿端內螺紋桿頭耳環帶襯套	用于缸徑D≥Φ63
5	桿端外螺紋桿頭耳環裝關節軸承
6	桿端內螺紋桿頭耳環裝關節軸承	用于缸徑D≥Φ63
7	整體式活塞桿耳環帶襯套	僅用于Φ40、Φ50兩種缸徑
8	整體式活塞桿耳環裝關節軸承	僅用于Φ40、Φ50兩種缸徑

表3：工程液壓缸緩沖部位表 ：

代號	部位	備注
0	兩端無緩沖	缸徑φ40、φ50、φ63兩端無緩沖
1	兩端帶緩沖	缸徑φ80—φ250 速比φ=2時只有缸底端帶緩沖
2	缸底端帶緩沖
3	桿頭端帶緩沖

工程液壓油缸選型說明：

1、液壓油缸生產廠家用戶根據需要，對照“型號說明”按連接方式及緩沖部位，查表1至3，然后寫出連接方式及緩沖部位代號，確定需要的結構型式。按結構型式、缸徑、速比等，確定外形安裝連接尺寸。

2、訂貨時注出完整的型號及選用行程、安裝距。

產品代號-主參數-連接方式及緩沖部位代號-行程×安裝距

注：液壓缸生產廠用戶所需安裝距若與尺寸表安裝距尺寸安裝距一致時，訂貨時可不注明安裝距；不一致時，則必須注明安裝距。但所需安裝距只能按規定的安裝尺寸范圍選用。

示例：某及戶需要的液壓缸，缸蓋結構型式為卡鍵式，缸筒為中部法蘭連接，不帶緩沖，活塞桿為桿端內螺紋，缸徑為Φ80mm，桿徑Φ40mm，行程S=1000mm，安裝距L13=500mm，其訂貨型號為：HSGK01-80/40E-5210-1000×500。

3、液壓油缸廠家的液壓缸的工作介質為在正常溫度下（-20-80℃）的礦物油型液壓油。

液壓油缸廠技術參數表：

型號	缸徑 D(mm)	速比 φ						除鉸軸和中法蘭連接的最小行程（mm）
		1.33		1.46		2
		桿徑 d(mm)	最大行程 S(mm)	桿徑 d(mm)	最大行程 S(mm)	桿徑 d(mm)	最大行程 S(mm)
HSGL01-40/dE	40	20	320	22	400	25	480	—
HSGL01-50/dE	50	25	400	28	500	32	600	—
HSGL01-63/dE	63	32	500	35	630	45	750	—
HSGL01-80/dE	80	40	640	45	800	55	950	—
HSGL01-80/dE	80	40	640	45	800	—	—	30
HSGL01-90/dE	90	45	720	50	900	63	1080	40
HSGL01-100/dE	100	50	800	55	1000	70	1200	40
HSGL01-110/dE	110	55	880	63	1100	80	1320	40
HSGL01-125/dE	125	63	1000	70	1250	90	1500	35
HSGL01-140/dE	140	70	1120	80	1400	100	1680	45
HSGL01-150/dE	150	75	1200	85	1500	105	1800	50
HSGL01-160/dE	160	80	1280	90	1600	110	1900	40
HSGL01-180/dE	180	90	1450	100	1800	125	2150	45
HSGL01-200/dE	200	100	1600	110	2000	140	2400	45
HSGL01-220/dE	220	110	1760	125	2200	160	2640	50
HSGL01-250/dE	250	125	2000	140	2500	180	3000	55

注：

1、液壓缸生產廠家的速比φ系指活塞有效面積與活塞桿腔有效面積之比。

2、速比1.46中桿徑尺寸為優選系列。

3、最大行程原則上：φ=1.33，S=8D；φ=1.46，S=10D；φ=2，S=12D。

4、用戶所需S大于表中規定最大行程時，應通過雙方協商解決。

5、非鉸軸和法蘭連接的量小行程按上表。

6、1Mpa等于10Kgf/m3

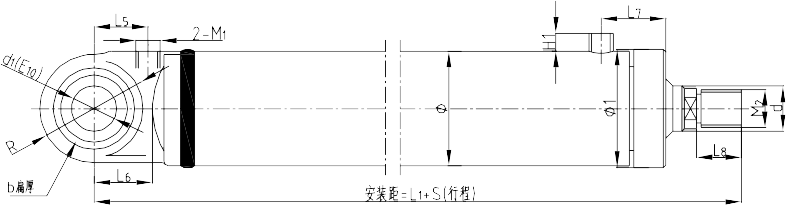

活塞桿端為外螺紋連接外形圖和安裝尺寸

hsg工程液壓油缸（外螺紋）

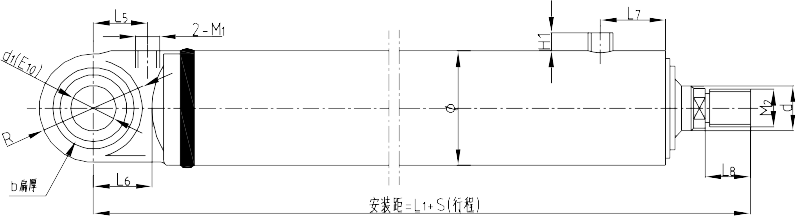

(a)單耳環連接(HSGL 型)

hsg工程液壓油缸（外螺紋）

(b)單耳環連接(HSGK 型)

hsg工程液壓油缸（外螺紋）

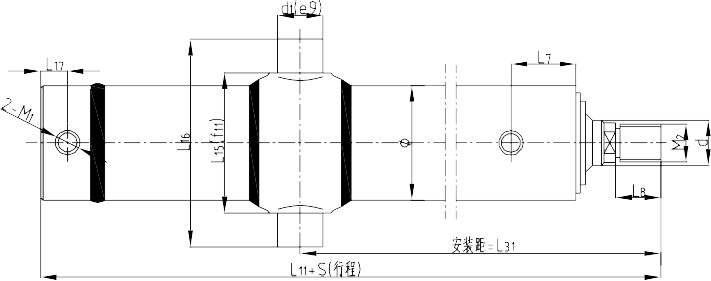

(c)中間耳軸連接

hsg工程液壓油缸（外螺紋）

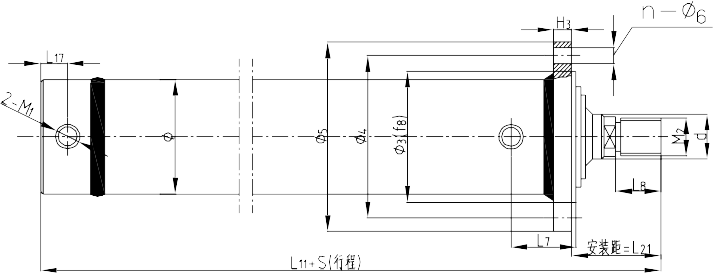

(d)前端法蘭連接

hsg工程液壓油缸（外螺紋）

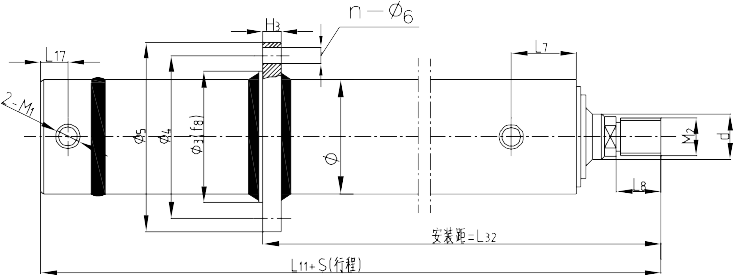

(e)中間法蘭連接

活塞桿端為外螺紋外形安裝尺寸表

缸徑 D	φ	d			d1	R	b	L6	M2	L8	L5	L7	L1+S	M1	H1	φ 1
		速比φ
		1.33	1.46	2
40	57	20	22	★ 25	20或GE20ES	25		30	M16×1.5	30	30	65	225+S	M14×1.5	15	65
50	68	25	28	★ 32	30或GE30ES	35		40	M22×1.5	35	40		243+S	M18×1.5		75
63	83	32	35	45	30或GE30ES	35		40	M27×1.5	40	40		258+S	M18×1.5		90
80	102	40	45	55	40或GE40ES	45		50	M33×1.5	45	50	75 △ 65	300+S	M22×1.5	18	110
90	114	45	50	63	40或GE40ES	45		50	M36×2	45	50	66 ▲76	305+S ▲325+S	M22×1.5	18
100	127	50	55	70	50或GE50ES	60		65	M42×2	50	60	72 ▲82	340+S ▲360+S	M27×2	20
110	140	55	63	80					M48×2	55		77 ▲87	360+S ▲380+S
125	152	63	70	90					M52×2	60		78	370+S
140	168	70	80	100	60或GE60ES	70		75	M60×2	65	70	85 ▲95	405+S ▲425+S
150	180	75	85	105					M64×2	70	75	92 ▲102	420+S ▲440+S	M33×2 M42×2	22
160	194	80	90	110					M68×2	75	70	100	435+S		22
180	219	90	100	125	70或GE70ES	80		85	M76×3	85	89	107	480+S		24
200	245	100	110	140	80或GE80ES	95	90	95	M85×3	95	100	110	510+S		24
220	273	110	125	160	90或GE90ES	105	100	105	M95×3	105	110	120	560+S		25
250	299	125	140	180	100或GE100ES	120	110	120	M105×3	115	122	135	614+S		25

缸徑 D	L15	L16	L11+S	L17	φ 3	φ 4	φ 5	H3	L21	n-φ6	L31	L32	S1
80	125	185	275+S	25	115	145	175	20	81	8-φ13.5	＞ 215 ＜ 160+S	＞ 200 ＜ 190+S	55
90	140	200	280+S ▲300+S	25	130	160	190		82 ▲92	8-φ15.5	＞ 225 ＜ 165+S	＞ 210 ＜ 195+S	60
100	155	230	310+S ▲330+S	30	145	180	210		88 ▲98	8-φ 18	＞ 250 ＜ 170+S	＞ 230 ＜ 210+S	80
110	170	245	330+S ▲350+S		160	195	225	22	95 ▲105	8-φ 18	＞ 260 ＜ 190+S	＞ 240 ＜ 225+S	70
125	185	260	340+S		175	210	240	22	98	10-φ 18	＞ 255 ＜ 200+S	＞ 235 ＜ 250+S	55
140	200	290	370+S ▲390+S	35	190	225	260	24	108 ▲118	10-φ 20	＞ 290 ＜ 210+S	＞ 265 ＜ 250+S	80
150	215	305	385+S ▲405+S		205	245	285	26	114 ▲124	10-φ 22	＞ 305 ＜ 225+S	＞ 285 ＜ 265+S	80
160	230	320	400+S		220	260	300	28	119	10-φ 22	＞ 310 ＜ 240+S	＞ 290 ＜ 280+S	70
180	255	360	440+S	42	245	285	325	30	130	10-φ 24	＞ 345 ＜ 255+S	＞ 320 ＜ 300+S	90
200	285	405	460+S	40	275	320	365	32	143	10-φ 26	＞ 365 ＜ 265+S	＞ 340 ＜ 315+S	100
220	320	455	503+S	53	305	355	405	34	156	10-φ 29	＞ 395 ＜ 285+S	＞ 365 ＜ 340+S	100
250	350	500	547+S	55	330	390	450	36	171	12-φ 32	＞ 430 ＜ 315+S	＞ 395 ＜ 375+S	105
注： ( 1) 帶▲者僅為速度比φ =2 時的連接尺寸。 (2)帶★者速比為 1.7. (3)帶△者僅為φ 80 缸卡鍵式尺寸。 (4)耳軸和中間法蘭連接的行程不得小于表中最小行程 S1 值。
