揚州唯升皮帶機全自動無源液壓糾偏裝置選型樣本下載▼

來源:www.yhdzkj5.cn|作者:揚州唯升 |發布時間:2020-03-14 |次瀏覽
皮帶機液壓自動糾偏裝置選型樣本,全自動液壓糾偏裝置選型樣本,液壓調偏裝置選型樣本,皮帶糾偏裝置選型樣本,全自動液壓調整裝置選型樣本,液壓調偏器選型樣本


皮帶機全自動無源液壓糾偏裝置特點:

    皮帶機全自動無源液壓糾偏裝置自動檢測使跑偏機予以校正,使皮帶始終處于合理狀態運行,因而抵消皮帶機應安裝不當、運轉失靈、特料沖擊、負荷變化、皮帶斷面間伸長率不均等現象。

    YYTP-I-S上皮帶全自動液壓糾偏裝置是調心輪的摩擦旋轉產生動力,故無需電源,自動調整、自動校正,具有操作簡單、性能可靠、安裝方便等特點,采用全封閉結構,故能在任何惡劣環境下正常工作。


皮帶機全自動無源液壓糾偏裝置工作原理:

    皮帶機全自動無源液壓糾偏裝置是由調心輪、油泵、集成塊、油缸、支撐機架構成。

    當皮帶居中運行時,皮帶與左右兩只調心復合泵不接觸屬于正常運行,如果皮帶在運行偏左時,能動左側調心輪復合泵,調心輪一面產生反向推力,吧皮帶推向中間一面。隨著皮帶運行帶動油泵旋轉產生壓力,油經管道至組合油缸,推動活塞桿帶動(上或下)調心托輥向前偏轉,驅使皮帶向右跑而居中。反之,皮帶偏右時,右邊的調心輪復合泵的一面把皮皮帶向中推,一面旋轉驅使皮帶向左跑而居中,從而實現自動糾偏的目的。


皮帶機全自動無源液壓糾偏裝置型號編制說明:

YYTP-I-S全自動液壓糾偏裝置


DT75型皮帶液壓糾偏裝置

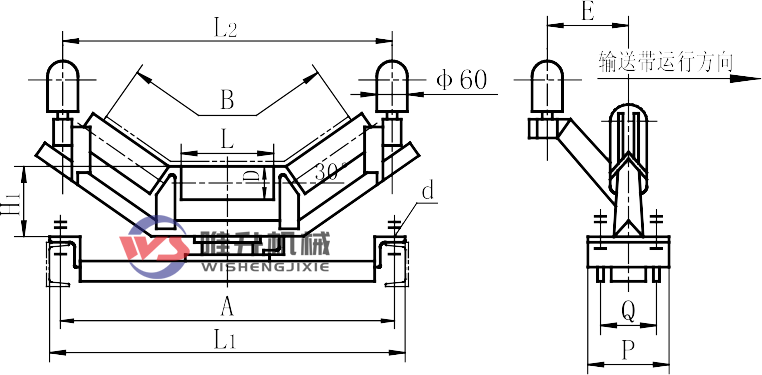

DT75型上皮帶液壓糾偏裝置30°外形尺寸及安裝尺寸

YYTP-I-S全自動液壓糾偏裝置YYTP-I-S全自動液壓糾偏裝置

型號

B

A

L

L1

L2

D

H1

≈E

P

Q

d

滾動軸承型號

YYTP-I-S-1

500

720

190

770

588

89

170

170

170

130

M12

204

YYTP-I-S-2

650

870

240

920

728

YYTP-I-S-3

800

1070

305

1120

864

YYTP-I-S-4

1000

1300

375

1350

1088

108

210

230

220

170

M16

305

YYTP-I-S-5

1200

1550

455

1600

1272

230

260

200

YYTP-I-S-6

1400

1750

525

1800

1472

說明:1、與中間架連接的緊固件包括在本裝配圖內。

     2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有:光拉軸和階梯兩種。
     3、對管子與軸承座的不同組合無特殊要求時,由制造廠自行決定。

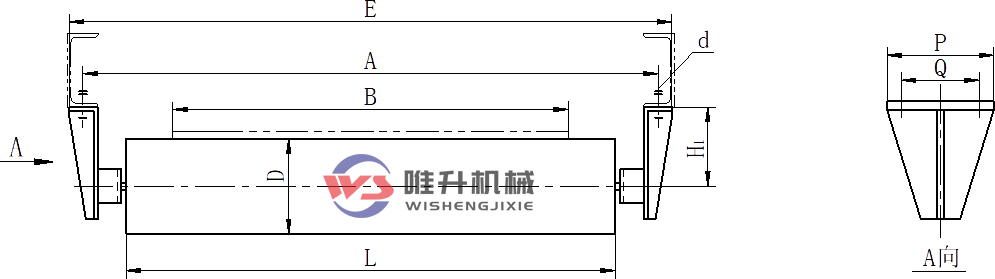

DT75型下皮帶液壓糾偏裝置
30°外形尺寸及安裝尺寸

YYTP-I-X下皮帶全自動液壓糾偏裝置YYTP-I-X下皮帶全自動液壓糾偏裝置

型號

B

H1

A

L

L1

L

D

≈E

P

Q

d

滾動軸承型號

YYTP-I-X-1

500

166

720

600

770

628/628

89

170

170/130

130/60

M12

204

YYTP-I-X-2

650

186

870

750

920

778/778

YYTP-I-X-3

800

196

1070

950

1120

928/928

YYTP-I-X-4

1000

246

1300

1150

1360

1160/1168

108

230

220/130

170/80

M16

305

YYTP-I-X-5

1200

276

1550

1400

1610

1360/1368

260/130

200/80

YYTP-I-X-6

1400

296

1750

1600

1810

1560/1568

說明:1、與中間架連接的緊固件包括在本裝配圖內。

     2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有:光拉軸和階梯兩種。
     3、對管子與軸承座的不同組合無特殊要求時,由制造廠自行決定。


DTII型上皮帶液壓調偏裝置

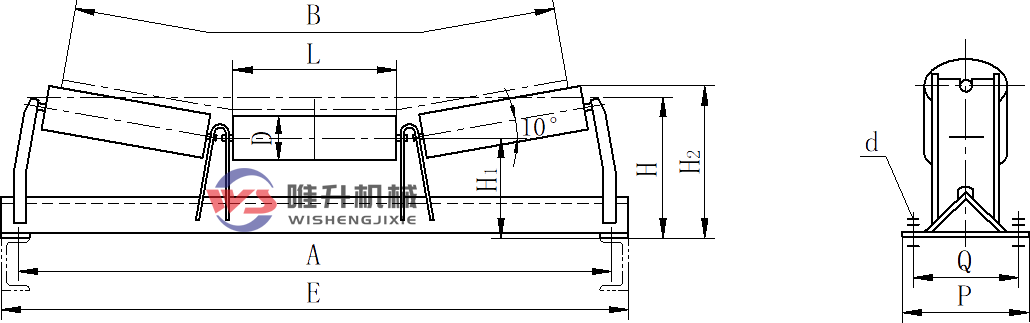

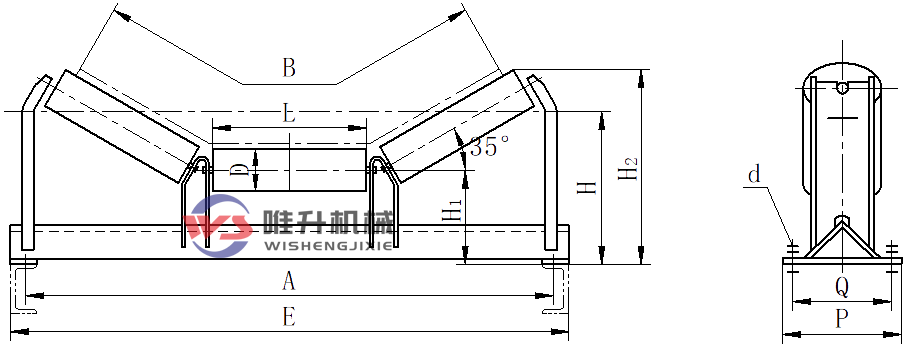

DTII型上皮帶液壓調偏裝置10°外形尺寸及安裝尺寸

YYTP-II-S上皮帶全自動液壓調偏裝置YYTP-II-S上皮帶全自動液壓調偏裝置

型號

B

托輥

A

E

H1

H

H2

P

Q

d

D

L

軸承

YYTP-II-S-3

800

89

315

4G204

4G205

1090

1150

180.5

245

282

170

130

M12

108

193

270

305

YYTP-II-S-4

1000

108

380

4G205

4G305

1290

1350

216

300

340

220

170

M16

133

230.5

325

366

YYTP-II-S-5

1200

108

465

4G205

4G305

4G306

1540

1600

254

335

392

260

200

M16

133

268.5

360

419

159

285.5

390

449

YYTP-II-S-6

1400

108

530

4G305

4G306

1740

1800

262

350

412

280

220

M16

133

276.5

380

438

159

293.5

410

468

說明:1、與中間架連接的緊固件包括在本裝配圖內。

     2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有:光拉軸和階梯兩種。
     3、對管子與軸承座的不同組合無特殊要求時,由制造廠自行決定。

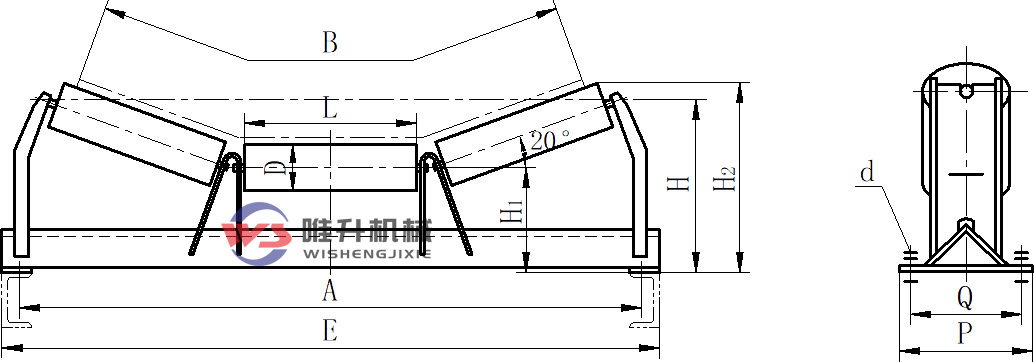

DTII型上皮帶液壓調偏裝置20°外形尺寸及安裝尺寸


型號

B

托輥

A

E

H1

H

H2

P

Q

d

D

L

軸承

YYTP-II-S-3

800

89

315

4G204

4G205

1090

1150

160.5

245

318

170

130

M12

108

173

270

339

YYTP-II-S-4

1000

108

380

4G205

4G305

1290

1350

191

300

380

220

170

M16

133

205.5

325

406

YYTP-II-S-5

1200

108

465

4G205

4G305

4G306

1540

1600

217

335

435

260

200

M16

133

231.5

360

461

159

248.5

390

490

YYTP-II-S-6

1400

108

530

4G305

4G306

1740

1800

225

350

465

280

220

M16

133

239.5

380

492

159

256.5

410

521

說明:1、與中間架連接的緊固件包括在本裝配圖內。

     2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有:光拉軸和階梯兩種。
     3、對管子與軸承座的不同組合無特殊要求時,由制造廠自行決定。

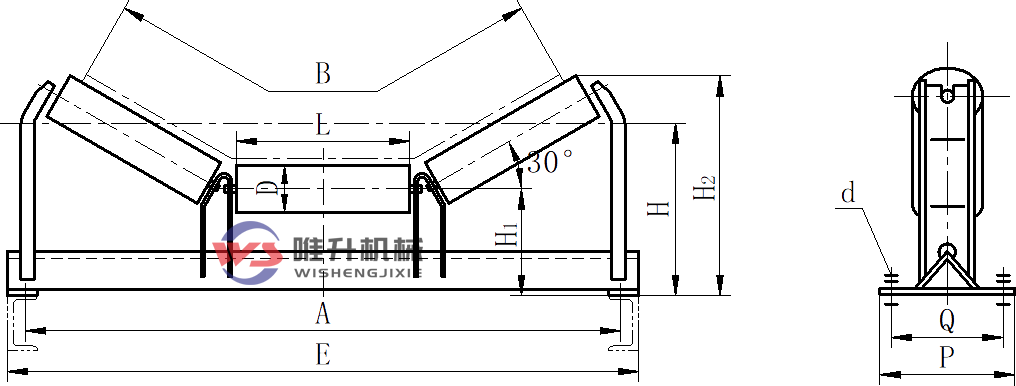

DTII型上皮帶液壓調偏裝置30°外形尺寸及安裝尺寸


型號

B

托輥

A

E

H1

H

H2

P

Q

d

D

L

軸承

YYTP-II-S-3

800

89

315

4G204

4G205

1090

1150

142.5

245

350

170

130

M12

108

155

270

371

YYTP-II-S-4

1000

108

380

4G205

4G305

1290

1350

167

300

417

220

170

M16

133

181.5

325

442

YYTP-II-S-5

1200

108

465

4G205

4G305

4G306

1540

1600

183

335

476

260

200

M16

133

197.5

360

501

159

214.5

390

529

YYTP-II-S-6

1400

108

530

4G305

4G306

1740

1800

191

350

516

280

220

M16

133

205.5

380

541

159

222.5

410

570

說明:1、與中間架連接的緊固件包括在本裝配圖內。

     2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有:光拉軸和階梯兩種。
     3、對管子與軸承座的不同組合無特殊要求時,由制造廠自行決定。


DTII型上皮帶液壓調偏裝置35°外形尺寸及安裝尺寸


型號

B

托輥

A

E

H1

H

H2

P

Q

d

D

L

軸承

YYTP-II-S-1

500

89

200

4G204

740

800

135.5

220

300

170

130

M12

YYTP-II-S-2

650

250

890

950

235

329

YYTP-II-S-3

800

315

1090

1150

245

366

108

146

270

385

4G205

YYTP-II-S-4

1000

380

1290

1350

159

300

437

220

170

M16

4G305

133

4G205

173.5

325

462

YYTP-II-S-5

1200

108

465

4G205

4G305

4G306

1540

1600

176

335

503

260

200

M16

133

190.5

360

528

159

207.5

390

557

YYTP-II-S-6

1400

108

530

4G305

4G306

1740

1800

184

350

548

280

220

M16

133

198.5

380

573

159

215.5

410

603

說明:1、與中間架連接的緊固件包括在本裝配圖內。

     2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有:光拉軸和階梯兩種。
     3、對管子與軸承座的不同組合無特殊要求時,由制造廠自行決定。

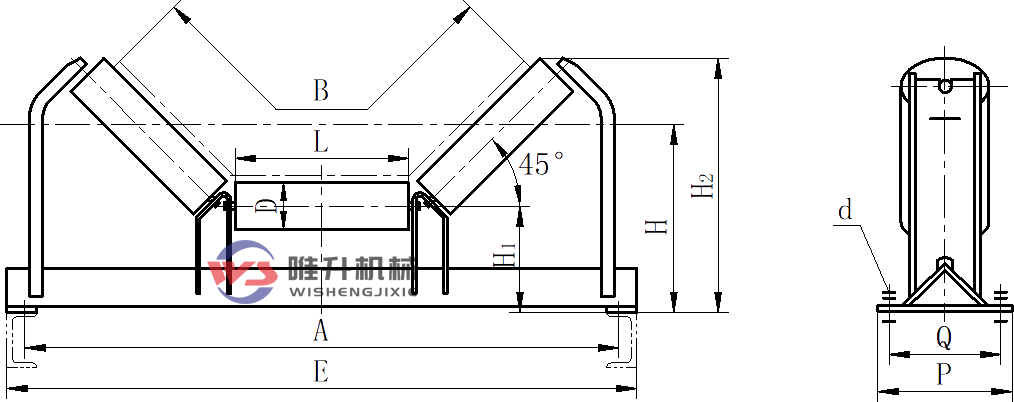

DTII型上皮帶液壓調偏裝置45°外形尺寸及安裝尺寸


型號

B

托輥

A

E

H1

H

H2

P

Q

d

D

L

軸承

YYTP-II-S-1

500

89

200

4G204

740

800

135.5

220

328

170

130

M12

YYTP-II-S-2

650

89

250

890

950

135.5

235

364

170

130

M12

YYTP-II-S-3

800

89

315

1090

1150

135.5

245

410

170

130

M12

108

146

270

427

YYTP-II-S-4

1000

108

380

4G305

1290

1350

159

300

487

220

170

M16

133

173.5

325

515

YYTP-II-S-5



1200

108



465

4G305

4G306



1540



1600

176

335

564

260

200

M16

133

190.5

360

592

159

207.5

390

618

YYTP-II-S-6

1400

108



530

4G305

4G306



1740



1800

184

350

618

280

220

M16

133

198.5

380

646

159

215.5

410

672

說明:1、與中間架連接的緊固件包括在本裝配圖內。

     2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有:光拉軸和階梯兩種。
     3、對管子與軸承座的不同組合無特殊要求時,由制造廠自行決定。

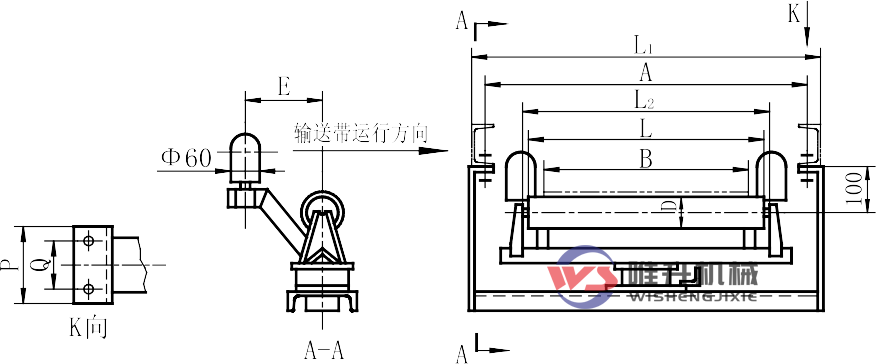

DTII型下皮帶液壓調偏裝置外形尺寸及安裝尺寸

YYTP-II-X下皮帶全自動液壓調偏裝置YYTP-II-X下皮帶全自動液壓調偏裝置

型號

B

托輥

A

E

H1

P

Q

d

D

L

軸承

YYTP-II-X-1

500

89

600

4G204

740

792

100

145

90

M12

YYTP-II-X-2

650

750

890

942

YYTP-II-X-3

800

89

950

4G204

4G205

4G305

1090

1142

144.5

108

154

YYTP-II-X-4

1000

1150

4G205

4G305

1290

1342

164

150

M16

133

176.5

YYTP-II-X-5

1200

108

1400

4G205

4G305

4G306

1540

1592

174

133

186.5

159

199.5

YYTP-II-X-6

1400

108

1600

4G305

4G306

1740

792

184

133

196.5

159

209.5

說明:1、與中間架連接的緊固件包括在本裝配圖內。

     2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有:光拉軸和階梯兩種。
     3、對管子與軸承座的不同組合無特殊要求時,由制造廠自行決定。

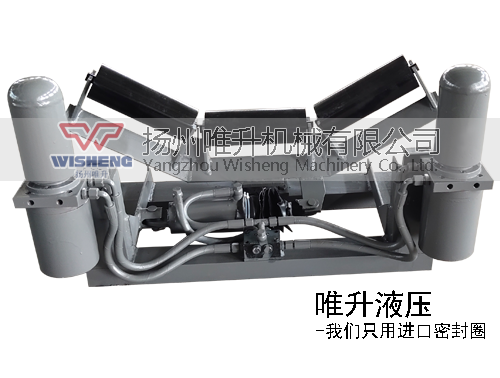

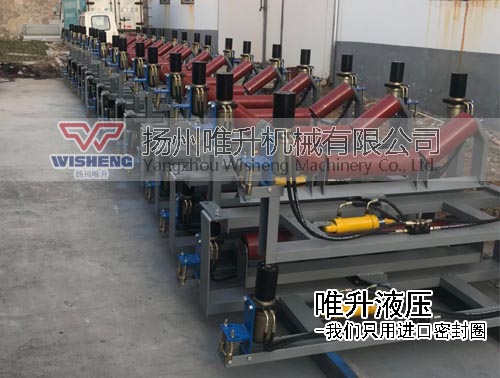

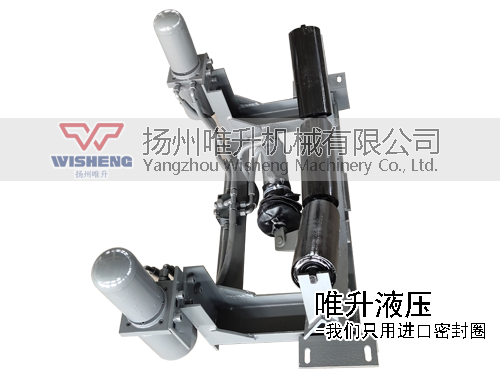

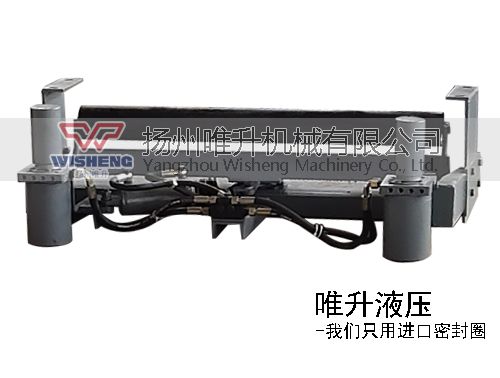

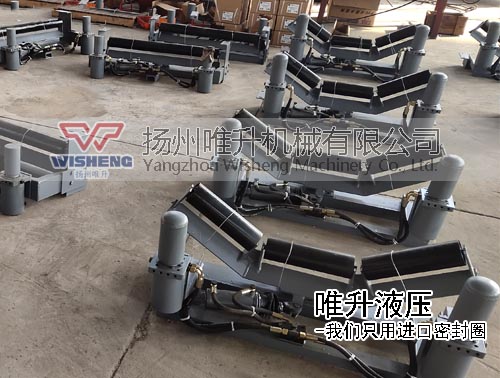

皮帶機全自動液壓糾偏裝置實物展示:

YYTP-I-S全自動液壓糾偏裝置YYTP-I-S全自動液壓糾偏裝置YYTP-I-S全自動液壓糾偏裝置


聯系人:劉經理

電   話:15862898754(微信同號)

產品樣本下載
