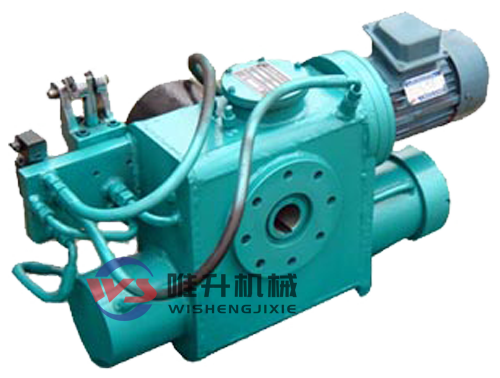

電液動回轉器(轉角器)

電液動回轉器(轉角器)

    型號:DYHQ
    品牌:揚州唯升
    電壓:380V(普通/防爆)、400V(出口)、
              660V(普通/防爆)、1140V(防爆)
    防護等級:IP54、IP55、IP65
    連接方式:軸孔連接
    驅動方式:手輪、電機、手動泵
  • 商品信息

    摘要:

        DYHG(B)型電液動回轉器可完成0°-90°和0°-120°范圍內的旋轉運動。蝶閥、球閥、氣門等閥門配套使用,是取代電動頭和電動執行機構的執行器,廣泛應用于冶金、電力、礦山、機械、煤炭、化工、石油、糧食、建材等行業。

    特征:

    1.電液動回轉器實現了機、電、液、儀表的集成,可實現遠程控制、中央調度室監控和微機控制。

    2.電動執行機構(電頭)由蝸桿傳動、彈簧轉矩控制、機械磨損大、轉矩故障頻繁、不易調節、燃燒電機過載、操作不便等組成,而電液轉角器傳動、過載溢流保護、無級調節、穩定運行、大扭矩、任意鎖定、配備不同儀器,可實現管道流量平衡控制。

    3.電液動轉角器采用全封閉結構,無漏油、無清洗、無吸水率、內無腐蝕、使用壽命長,適用于各種不高溫(120℃以下)惡劣環境。

    4.特別是DYHQ-C型電液動轉角器可任意調節不同角度,比雙沖程氣動執行器和電動執行器更容易、更可靠。

    5。在電子控制部分,電頭由多組復雜的電子元件組成,如端子、二次管、繼電器等,質量不穩定,在金屬、煤等惡劣的空氣污染環境中容易失效。電液旋轉裝置采用進口全封閉集成電路,并結合液壓特性,體積小,重量輕,開合速度快。

    6.電液回轉器配備電動和手動裝置,不需要任意切換操作,方便安裝和停電。

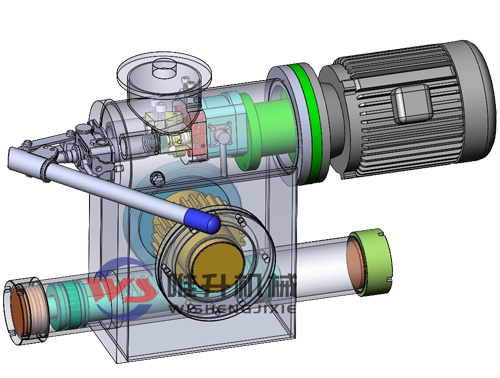

    工作原理:

    DYHQ電液動回轉器裝置是一種集機、電、液、儀表于一體的新型電液動力裝置,它以液壓缸為主體,由電機和電機組成。抽油泵、燃料箱、濾油器、液壓集成閥和轉臂連桿組合。通過馬達驅動油泵,液壓集成閥可以移動液壓輸出力和排量,旋轉臂的連桿可以任意鎖定在0度90度至0度120度之間。


    產品型號編制規則:

    電液動回轉器


    主要技術參數:

    規格型號

    額定力矩(N·M)

    回轉角度

    啟閉時間S(秒)

    控制訊號

    電機功率KW

    DYHQ□5□

    50

    90°±2°

    120°±2°

    3

    行程開關角度顯

    示儀或4-20m A

    微機控制

    0.18

    DYHQ□15□

    150

    4

    0.37

    DYHQ□45□

    450

    8

    0.37

    DYHQ□85□

    850

    8

    0.55

    DYHQ□150□

    1500

    12

    0.55

    DYHQ□200□

    2000

    20

    0.75

    DYHQ□300□

    3000

    15

    0.75

    DYHQ□400□

    4000

    20

    1.5

    DYHQ□500□

    5000

    25

    2.2

    DYHQ□600□

    6000

    32

    2.2

    DYHQ□800□

    8000

    30

    2.2

    DYHQ□1000□

    10000

    47

    2.2

    DYHQ□1500□

    15000

    70

    3

    DYHQ□2000□

    20000

    55

    3

    DYHQ□2500□

    25000

    78

    3

    DYHQ□3000□

    30000

    78

    4

    注:用戶如需表中未列出的特殊要求,可按用戶要求設計制造。


    主要外形連接尺寸:

    電液動轉角器

    規格型號

    L

    L1

    L2

    L3

    L4

    L5

    H

    D0

    D1

    F

    b

    h

    n-Md

    DYHQ□5□

    470

    210

    90

    132

    280

    Φ65

    135

    18

    90

    20.3

    5

    15

    4-M 8

    DYHQ□15□

    520

    222

    102

    152

    325

    Φ65

    145

    20

    95

    22.8

    6

    15

    4-M 8

    DYHQ□45□

    520

    255

    130

    135

    480

    Φ76

    165

    24

    100

    27.3

    8

    20

    4-M 12

    DYHQ□85□

    545

    320

    160

    135

    490

    Φ95

    210

    32

    110

    35.3

    10

    20

    4-M 14

    DYHQ□150□

    545

    330

    170

    160

    625

    Φ121

    210

    38

    140

    41.3

    10

    25

    4-M 18

    DYHQ□200□

    625

    340

    200

    160

    630

    Φ133

    230

    42

    160

    45.3

    12

    25

    4-M 18

    DYHQ□300□

    625

    340

    220

    230

    640

    Φ140

    230

    50

    160

    53.8

    14

    25

    8-M 18

    DYHQ□400□

    695

    480

    235

    230

    640

    Φ159

    290

    60

    195

    64.4

    18

    30

    8-M 20

    DYHQ□500□

    695

    505

    260

    230

    640

    Φ184

    290

    70

    235

    74.9

    20

    30

    8-M 20

    DYHQ□600□

    695

    505

    260

    260

    750

    Φ184

    290

    70

    235

    74.9

    20

    30

    8-M 20

    DYHQ□800□

    695

    505

    260

    260

    780

    Φ184

    340

    70

    280

    79.8

    20

    30

    8-M 20

    DYHQ□1000□

    750

    550

    300

    290

    810

    Φ184

    380

    76

    300

    86.8

    22

    30

    8-M 24

    DYHQ□1500□

    750

    550

    300

    290

    810

    Φ203

    400

    98

    350

    110.8

    28

    35

    8-M 24

    DYHQ□2000□

    750

    550

    300

    290

    870

    Φ203

    420

    120

    390

    134.8

    32

    35

    8-M 24

    DYHQ□2500□

    815

    580

    350

    320

    950

    Φ219

    440

    120

    390

    134.8

    32

    40

    8-M 24

    DYHQ□3000□

    815

    580

    350

    320

    980

    Φ219

    460

    120

    390

    134.4

    32

    40

    8-M 24


    其他電液動轉角器展示:

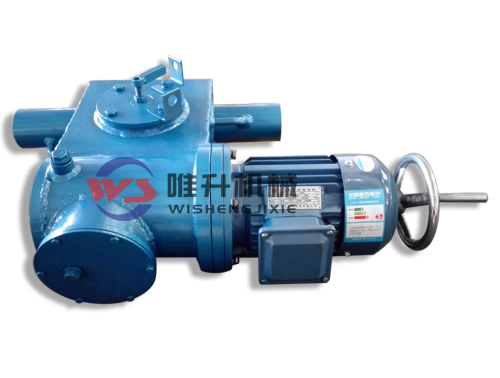

    帶手輪式電液動回轉器
    帶手輪式電液動回轉器
    電磁換向式電液動回轉器
    電磁換向式電液動轉角器
    手動泵式電液動轉角器
    帶手動泵式電液動回轉器

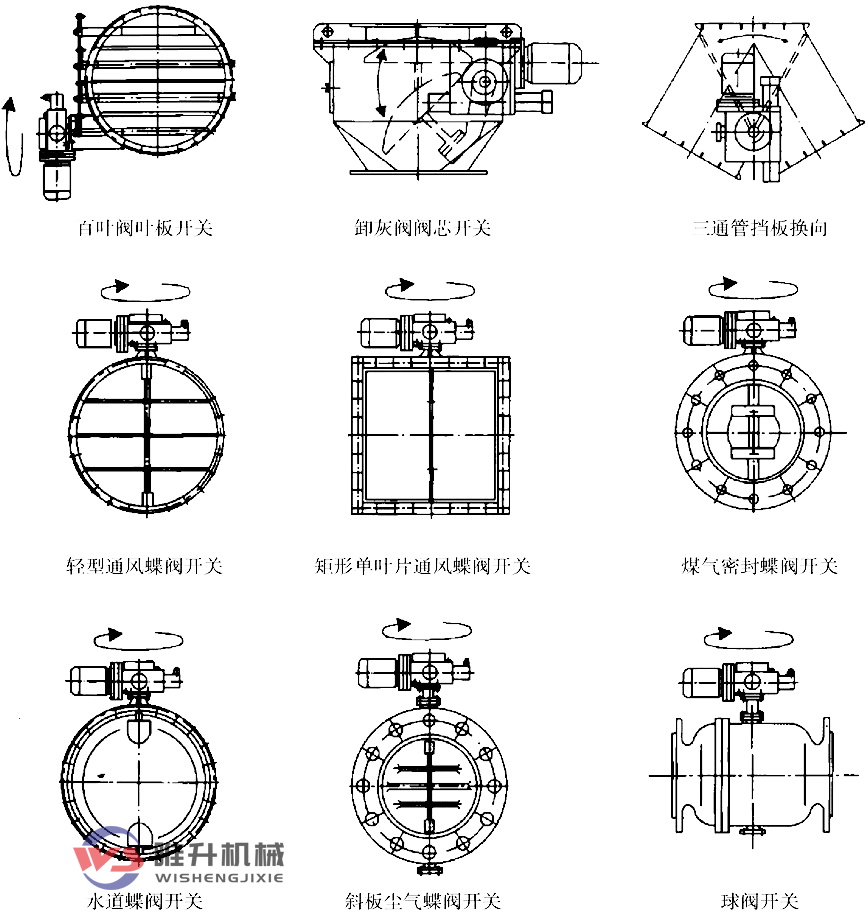

    常見電液動回轉器應用展示:

    電液動回轉器生產廠家-生產電液動轉角器


    聯系人:劉經理

    電   話:15862898754(微信同號)
