揚州唯升電液動平板閘門選型樣本下載 ▼

來源:www.yhdzkj5.cn|作者:揚州唯升 |發布時間:2020-02-26 |次瀏覽

用途該閘門廣泛適用于建材、冶金、礦山等行業粉塵物料流量控制的管道上，是控制粉塵物料流量的理想設備。結構特點該閘門結構簡單，重量輕，操作靈活，裝拆方便，采用優質碳素鋼制造，其強度高，性能好，使用壽

電液動平板閘門

電液動平板閘門用途：
電液動平板閘門廣泛適用于建材、冶金、礦山等行業粉塵物料流量控制的管道上，是控制粉塵物料流量的理想設備。

電液動平板閘門結構特點：
電液動平板閘門結構簡單，重量輕，操作靈活，裝拆方便，采用優質碳素鋼制造，其強度高，性能好，使用壽命長；絲桿及螺母采用了軟防護罩結構，不受外界粉塵影響。

電液動平板閘門工作原理：
電液動平板閘門主要由框架、絲桿螺母、手輪、閘板組成，手輪（鏈輪）轉動，絲桿帶著絲桿螺母和閘板作水平方向的的往復運動，達到閥門的啟閉目的。

電液動平板閘門型號編制說明：

電液動平板閘門

DYLV-0.6型電液動平板閘門

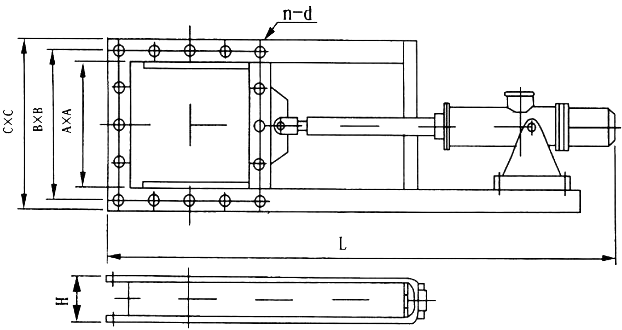

DYLV-0.6型電液動平板閘門外形及安裝尺寸:

A×A	B×B	C×C	L	H	n-d	電液推桿型號	功率
200×200	256×256	306×306	920	120	8-Φ14	DYT1000-200	1.5
250×250	306×306	346×346	1050	120	8-Φ14	DYT1000-250	1.5
300×300	336×336	396×396	1260	120	8-Φ14	DYT1000-300	1.5
400×400	456×456	496×496	1256	140	12-Φ14	DYT1750-400	2.2
450×450	510×510	556×556	1670	140	12-Φ18	DYT1750-450	2.2
500×500	560×560	606×606	1890	140	16-Φ18	DYT1750-500	2.2
600×600	660×660	706×706	2220	140	16-Φ18	DYT2500-600	3
700×700	770×770	820×820	2520	160	20-Φ18	DYT2500-700	3
800×800	870×870	920×920	2750	160	20-Φ18	DYT3000-800	3
900×900	974×974	1030×1030	2950	180	24-Φ23	DYT3000-900	3
1000×1000	1074×1704	1130×1130	3110	180	24-Φ23	DYT3000-1000	3

注：電液動平板閘門L尺寸僅作參考，可按用戶需求設計制造。

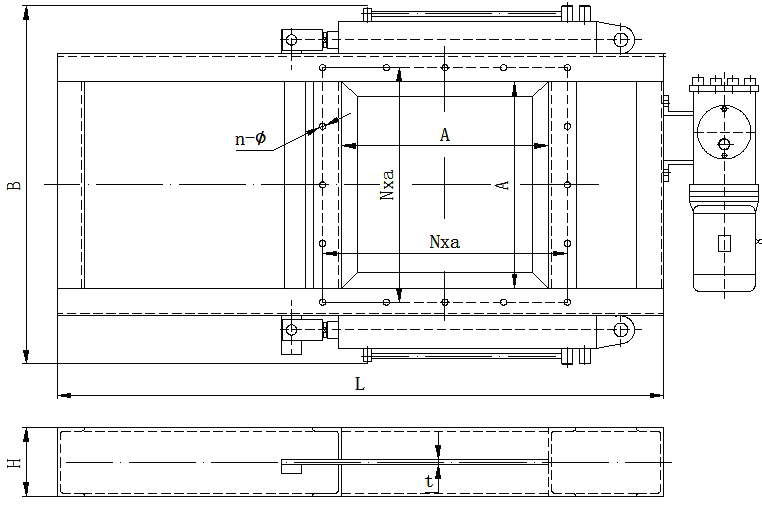

DPZ-0.6型電液動平板閘門

型號	主要尺寸							電液推桿型號	功率
型號	A	B	H	L	t	Nxa	n-Φ	電液推桿型號	功率
DPZ-40	400	790	140	1285	12	3x160	24-22	DYT1750-400	1.5
DPZ-50	500	890	140	1485		3x195	24-22	DYT1750-500
DPZ-60	600	990	140	1685		4x170	32-22	DYT2500-600
DPZ-70	700	1090	160	1925	14	4x198	32-22	DYT2500-700	2.2
DPZ-80	800	1190	160	2135		5x178	40-22	DYT3000-800
DPZ-90	900	1290	180	2335		5x198	40-22	DYT3000-900
DPZ-100	1000	1390	180	2570	16	5x220	40-26	DYT3000-1000	3
DPZ-120	1200	1590	180	2850	16	5x260	40-26	DYT3000-1200	3
