電動雙層單門鎖風翻板閥
-
型號：DbKsF-I
品牌：揚州唯升
連接方式：法蘭連接
驅動方式：減速機
- 商品信息
電動雙層單門鎖風翻板閥用途
電動鎖風翻板閥又名鎖風喂料機，普遍適用于建材、冶金、化工、電力等行業，作為各類除塵設備的灰斗卸料裝置及各種磨機、烘干機、料倉等設備的卸料裝置，防止野風吹人。
電動雙層單門鎖風翻板閥結構特點
電動鎖風翻板閥采用鋼板焊接結構，連桿、曲柄傳動機構及自動復位機構，結構緊湊，工作平穩可靠。
電動雙層單門鎖風翻板閥工作原理
由減速器帶動傳動桿通過曲柄、凸輪及連桿分別帶動上、下兩傳動軸旋轉，交互開啟，通過配備的杠桿系統或拉伸彈簧，保證閥板可靠的復位，防止野風吹人，以確定的開閉頻率完成系統給料。
電動雙層單門鎖風翻板閥型號編制說明
電動雙層單門鎖風翻板閥主要性能指標：
適用介質 | 干燥粉塵 |
工作溫度 | ≤350℃ |
卸灰量 | 6~58m3/h |
1.DbKsFy-I圓形雙層單門式電動鎖風翻板閥
電動雙層單門鎖風翻板閥技術參數表：
DN | D | D1 | H | L | n-d | 卸灰能力 （m3/h） | 開啟頻率 （次/分） | 減速機型號 | 電機功率 |
150 | 226 | 196 | 580 | 1400 | 8-φ11 | 6 | 20 | BWY15-71 | 0.75 |
200 | 290 | 250 | 580 | 1500 | 8-φ11 | 12 | 20 | BWY15-71 | 0.75 |
220 | 300 | 265 | 580 | 1540 | 8-φ11 | 14 | 20 | BWY15-71 | 0.75 |
250 | 340 | 300 | 760 | 1610 | 8-φ11 | 18 | 20 | BWY15-71 | 0.75 |
300 | 390 | 350 | 760 | 1840 | 12-φ13 | 20 | 17 | BWY22-87 | 1.5 |
320 | 410 | 370 | 760 | 1980 | 12-φ13 | 23 | 17 | BWY22-87 | 1.5 |
400 | 490 | 450 | 900 | 2060 | 16-φ13 | 25 | 17 | BWY22-87 | 1.5 |
450 | 540 | 500 | 900 | 2180 | 16-φ13 | 29 | 17 | BWY22-87 | 1.5 |
500 | 600 | 560 | 900 | 2210 | 16-φ13 | 36 | 17 | BWY22-87 | 1.5 |
600 | 700 | 660 | 1200 | 2310 | 20-φ13 | 43 | 12 | BWY2215-121 | 2.2 |
720 | 820 | 780 | 1200 | 2380 | 24-φ13 | 52 | 12 | BWY2215-121 | 2.2 |
800 | 900 | 860 | 1200 | 2420 | 24-φ13 | 58 | 12 | BWY2215-121 | 2.2 |
注：可按用戶要求設計制造。
2.DbKsFJ-I方形雙層單門式電動鎖風翻板閥
電動雙層單門鎖風翻板閥技術參數表：
AxA1 | BxB1 | CxC1 | H | L | n-d | 卸灰能力 （m3/h） | 開啟頻率 （次/分） | 減速機型號 | 電機功率 |
150x150 | 200x200 | 230x230 | 580 | 1540 | 8-φ11 | 6 | 20 | BWY15-71 | 0.75 |
200x200 | 250x250 | 290x290 | 580 | 1690 | 8-φ11 | 12 | 20 | BWY15-71 | 0.75 |
220x220 | 270x270 | 310x310 | 580 | 1710 | 8-φ11 | 14 | 20 | BWY15-71 | 0.75 |
250x250 | 300x300 | 340x340 | 760 | 1840 | 8-φ11 | 18 | 20 | BWY15-71 | 0.75 |
300x300 | 360x360 | 400x400 | 760 | 2010 | 12-φ13 | 20 | 17 | BWY22-87 | 1.5 |
320x320 | 380x380 | 420x420 | 760 | 2030 | 12-φ13 | 23 | 17 | BWY22-87 | 1.5 |
400x400 | 460x460 | 500x500 | 800 | 2280 | 16-φ13 | 25 | 17 | BWY22-87 | 1.5 |
428x428 | 488x488 | 528x528 | 800 | 2310 | 16-φ13 | 29 | 17 | BWY22-87 | 1.5 |
480x480 | 540x540 | 580x580 | 800 | 2370 | 16-φ13 | 36 | 17 | BWY22-87 | 1.5 |
690x480 | 740x530 | 780x570 | 1200 | 2470 | 20-φ13 | 43 | 12 | BWY2215-121 | 2.2 |
720x400 | 770x450 | 830x510 | 1200 | 2480 | 20-φ13 | 52 | 12 | BWY2215-121 | 2.2 |
800x600 | 865x665 | 920x720 | 1200 | 2620 | 22-φ18 | 58 | 12 | BWY2215-121 | 2.2 |
800x800 | 865x865 | 920x920 | 1200 | 2620 | 24-φ18 | 60 | 12 | BWY2215-121 | 2.2 |
注：可按用戶要求設計制造。

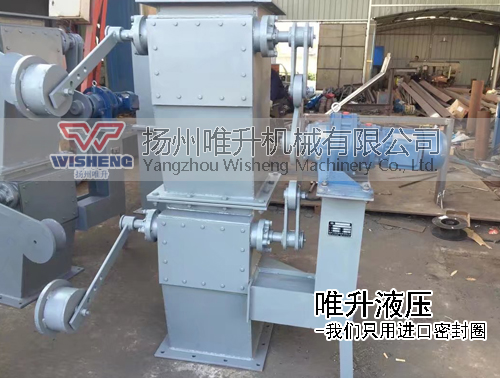

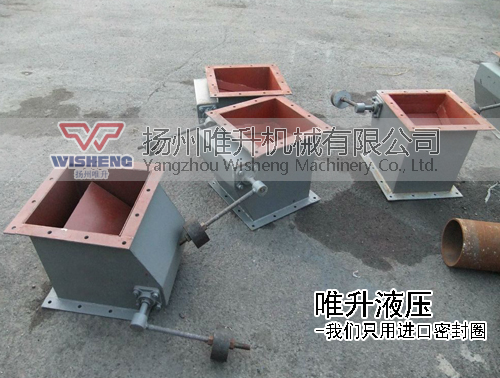

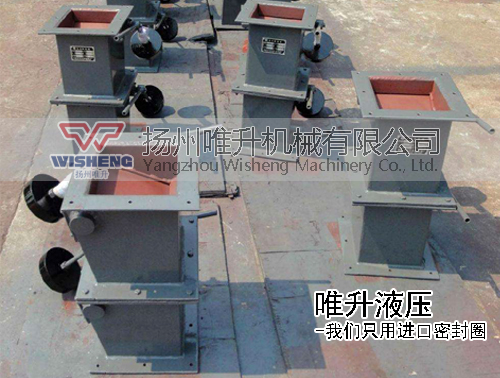

鎖風翻板閥實物展示：
 |  |  |
