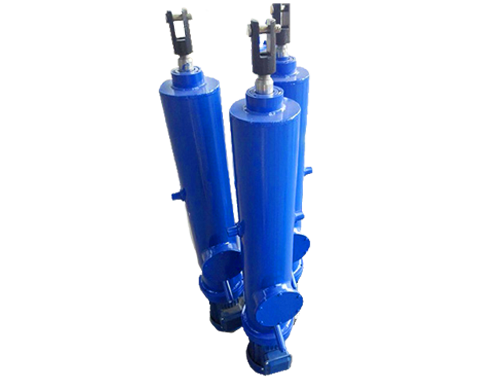

DYTZ整體直式電液推桿
-
型號： 電液推桿dytz
品牌： 揚州唯升
密封： 進口密封
電壓： 380V（普通/防爆）、400V（出口）、
660V（普通/防爆）、1140V（防爆）
防護等級： IP54、IP55、IP65連接方式： 鉸軸連接
驅動方式： 手輪、電機
- 商品信息
DYTZ整體直式電液推桿型號編制的方式：
例：DYTZ1000電液推桿-500/100-p，代表整體直式電液推桿，推力1000kg，行程500mm，速度110mm/s，水平使用。
DYTZ型整體直式電液推桿技術參數（選型表）:
型 號 | 額定輸出力 (10N) | 額定速度 (mm/s) | 電機型號 | 行程制造范圍 (mm) | 速度制造范圍 (mm/s) | ||
推力 | 拉力 | 推速 | 拉速 | ||||
DYTZ450-/110 | 450 | 320 | 110 | 140 | Y802-4-0.75KW | 50-800 | 10-110 |
DYTZ700-/110 | 700 | 510 | 110 | 140 | Y90S-4-1.1KW | 50-1500 | 10-110 |
DYTZ1000-/110 | 1000 | 750 | 110 | 140 | Y90L-4-1.5KW | 50-1500 | 10-110 |
DYTZ1750-/90 | 1750 | 1300 | 90 | 115 | Y100L1-4-2.2KW | 50-2000 | 10-90 |
DYTZ2500-/90 | 2500 | 2050 | 90 | 115 | Y100L2-4-3KW | 50-2000 | 10-90 |
DYTZ3000-/90 | 3000 | 2500 | 90 | 115 | Y100L2-4-3KW | 50-2000 | 10-90 |
DYTZ4000-/80 | 4000 | 2950 | 80 | 100 | Y112M-4-4KW | 50-2000 | 10-80 |
DYTZ5000-/60 | 5000 | 3300 | 60 | 90 | Y112M-4-4KW | 50-2000 | 10-60 |
DYTZ6000-/60 | 6000 | 3800 | 60 | 90 | Y132S-4-5.5KW | 50-2500 | 5-60 |
DYTZ7000-/50 | 7000 | 4500 | 50 | 75 | Y132S-4-5.5KW | 50-2500 | 5-50 |
DYTZ8000-/50 | 8000 | 5000 | 50 | 80 | Y132M-4-7.5KW | 50-2500 | 5-50 |
DYTZ10000-/40 | 10000 | 6500 | 40 | 60 | Y132M-4-7.5KW | 50-2500 | 5-40 |
DYTZ15000-/35 | 15000 | 11000 | 35 | 45 | Y132M-4-7.5KW | 50-2500 | 5-35 |
DYTZ20000-/25 | 20000 | 15000 | 25 | 35 | Y132M-4-7.5KW | 50-2500 | 5-25 |
注：1.上述表所列電動機電壓等級為380 V，保護等級為IP 54，絕緣等級B。
2.超過表所列路線或速度的制造范圍時，應另行說明，否則應按表中的技術參數制造。
3.表所列馬達的類型和功率是指當額定輸出力和額定轉速最大時，這種類型的電液推桿的功率。馬達的功率與dytz電液推桿的推力和速度成正比。
 |  |

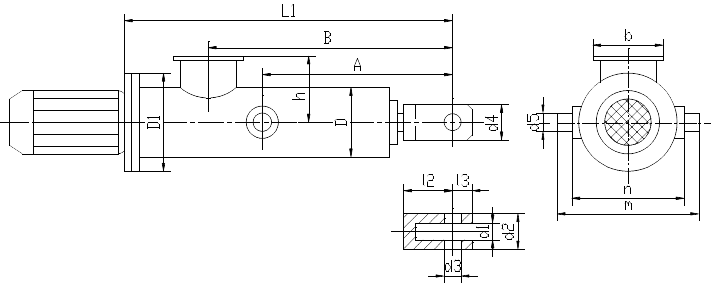

DYTZ型整體直式電液推桿外形尺寸及安裝尺寸:
型 號 | 外形尺寸 (mm) | 安裝尺寸 (mm) | |||||||||||||||
L | L1 | B | D | D1 | b | h | A | l1 | l2 | d5 | m | n | d1 | d2 | D3(E9) | d4 | |
DYTZ450-/110 | 880+S | 635+S | 375+S | 175 | 200 | 160 | 140 | 620+1/2s | 20 | 60 | 30 | 240 | 180 | 20 | 45 | 16 | 50 |
DYTZ700-/110 | 895+S | 635+S | 375+S | 175 | 200 | 160 | 140 | 620+1/2s | 20 | 60 | 30 | 240 | 180 | 20 | 50 | 16 | 50 |
DYTZ1000-/110 | 920+S | 635+S | 375+S | 175 | 200 | 160 | 140 | 620+1/2s | 20 | 60 | 30 | 240 | 180 | 22 | 50 | 16 | 50 |
DYTZ1750-/90 | 990+S | 670+S | 400+S | 175 | 250 | 160 | 140 | 650+1/2s | 20 | 70 | 30 | 240 | 180 | 25 | 60 | 20 | 50 |
DYTZ2500-/90 | 990+S | 670+S | 400+S | 175 | 250 | 160 | 140 | 650+1/2s | 20 | 70 | 30 | 240 | 180 | 25 | 60 | 20 | 50 |
DYTZ3000-/90 | 990+S | 670+S | 400+S | 175 | 250 | 160 | 140 | 670+1/2s | 20 | 70 | 30 | 240 | 180 | 25 | 60 | 20 | 50 |
DYTZ4000-/80 | 1010+S | 690+S | 420+S | 175 | 250 | 160 | 140 | 670+1/2s | 20 | 70 | 40 | 240 | 180 | 40 | 64 | 20 | 50 |
DYTZ5000-/60 | 1055+S | 715+S | 445+S | 210 | 250 | 160 | 150 | 670+1/2s | 20 | 70 | 40 | 270 | 210 | 40 | 64 | 20 | 50 |
DYTZ6000-/60 | 1075+S | 735+S | 465+S | 230 | 300 | 200 | 160 | 700+1/2s | 25 | 65 | 50 | 340 | 240 | 40 | 72 | 25 | 60 |
DYTZ7000-/50 | 1075+S | 735+S | 465+S | 230 | 300 | 200 | 160 | 700+1/2s | 25 | 65 | 50 | 340 | 240 | 40 | 72 | 25 | 60 |
DYTZ8000-/50 | 1095+S | 755+S | 485+S | 230 | 300 | 220 | 160 | 700+1/2s | 25 | 65 | 50 | 340 | 240 | 40 | 72 | 25 | 60 |
DYTZ10000-/40 | 1190+S | 795+S | 505+S | 250 | 300 | 220 | 170 | 700+1/2s | 25 | 65 | 50 | 360 | 260 | 40 | 72 | 25 | 60 |
DYTZ15000-/35 | 1270+S | 835+S | 545+S | 270 | 300 | 220 | 180 | 700+1/2s | 40 | 90 | 60 | 400 | 280 | 50 | 110 | 30 | 70 |
DYTZ20000-/25 | 1470+S | 980+S | 660+S | 290 | 300 | 240 | 190 | 750+1/2s | 50 | 120 | 60 | 440 | 320 | 60 | 125 | 40 | 90 |
注：表中S為電液推桿行程
