棒條閥樣本下載

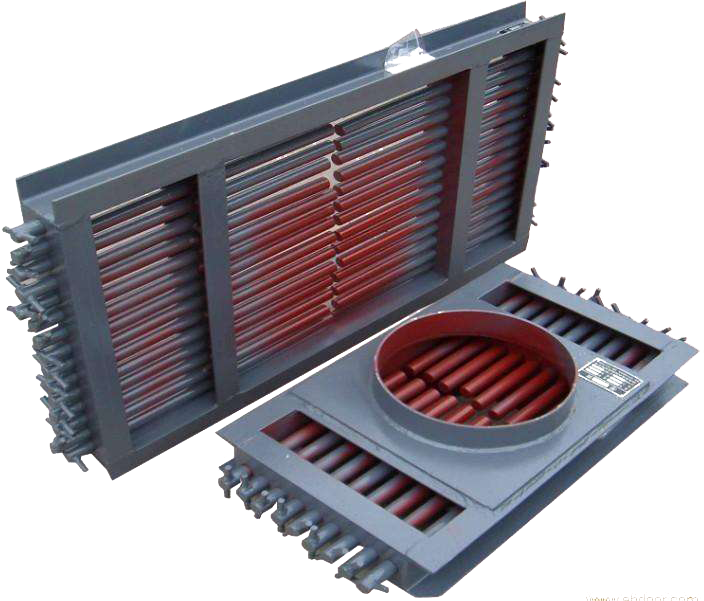

圓口單層棒條閥

型號： LB-I

品牌：揚州唯升

連接方式：法蘭連接

驅動方式：手動

商品信息

手動

棒條閥

圓口單層棒條閥

結構特點

LB-I手動棒條閥結構簡單、易操作，無卡阻，克服了平板閘閥因物料顆粒大所造成啟閉力大，甚至關不進去的缺點。由于該閥采用單根棒條操作，因而操作方便、靈活、整體結構為優質型鋼焊接，剛性好、不變型、使用壽命長，無需維修，是中小型晶狀、塊狀物料控制的理想設備。
性能指標
適用介質:50mm以下顆粒物料
適用溫度:≤300℃

工作原理

LB-I手動棒條閥主要由框架、棒條組成，當棒條插入框架上，則一組棒條組成一平行柵板，將塊狀物流阻擋再閘門一側，若抽出一條則柵板出現一條較大的空隙，物料就可以從該空隙進入閘門的另一側，抽出棒條的多少應由工藝流程的需要來決定。
外形安裝尺寸

規格	A×A1	B×B1	C×C1	L	H	H1	n-Ф	重量Kg
300×300	390×390	350×350	300×300	800	120	140	8-Ф14	173
400×400	490×490	450×450	400×400	1000	120	140	12-Ф14	256
500×500	610×610	560×560	500×500	1200	140	160	16-Ф18	385
600×600	710×710	660×660	600×600	1400	140	160	16-Ф18	550
700×700	820×820	770×770	700×700	1600	160	180	20-Ф18	790
800×800	920×920	870×870	800×800	1800	160	180	20-Ф18	892
900×900	1030×1030	972×972	900×900	2000	160	180	24-Ф123	1077
1000×1000	1130×1130	1068×1068	1000×1000	2200	160	180	24-Ф123	1338
1100×1100	1240×1240	1183×1183	1100×1100	2500	180	200	28-Ф123	1671
1200×1200	1340×1340	1280×1280	1200×1200	2700	180	200	32-Ф123	2089
