工作原理

       電動機經齒輪減速后，帶動一對絲桿螺母。把電機的旋轉運動變成直線運動，利用電動機正反轉完成推桿動作。如通過各種杠桿、搖桿或連桿等機構可完成轉動、搖動等復雜動作。通過改變杠桿力臂長度，可以增大或加大行程。

過載自動保護作用

       電動推桿設有過載自動保護裝置，當電動推桿行程到極限位置或超過額定推力一定數值時，電動推桿自動停機，達到超載保護作用，使電機及構件不致損壞，但不得以此做行程開關使用。因此要求在被推拉的構件裝有開關，或在電動推桿上裝外接行程開關裝置，以控制推桿正常起停。

機外附件

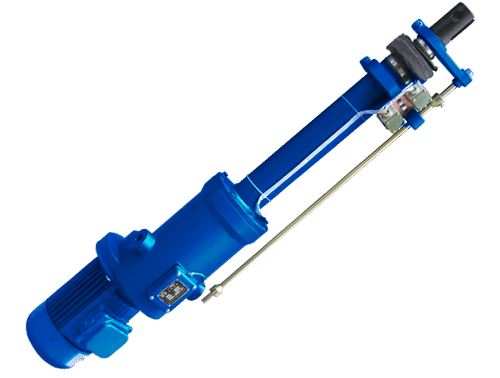

1、外接行程開關裝置：在選定的行程范圍內起調節行程的作用。

2、支撐架：固定推桿的作用

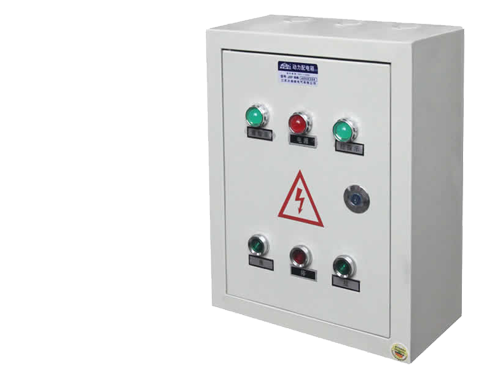

3、電器控制箱：分單臺式、雙臺式、四臺式、六臺式四種，雙臺式是表示可以在同一地點控制不同地點的二臺電動推桿，但不能同步。四臺式、六臺式與此相同。

4、內調節行程裝置。

以上附件，用戶或根據自己的實際需要，在購置電動推桿的基礎上選購。

安裝、調試、說明

       推桿外殼設有安裝軸，可配制支承架或吊架安裝于適當位置，端部銷軸連接套，與被推構件相連接。支承架可自備，亦可在訂貨時與主機同時訂購。

       電動推桿是將電能轉換為機械能，由電動機的旋轉運動轉換為直線推拉運動的一種電動執行機構，其工作類同于廣泛應用的液壓、氣動執行機構。

1、電動推桿在安裝前要按線路圖接好線（過載保護開關一定要接好！），單獨試車，推拉認為無誤再安裝配套。

2、安裝時要使電動推桿的鉛垂軸線與負載曲柄軸線一致。安裝時先裝好支承，上下擺動推桿在垂直面內活動自如，再與負載曲柄相聯。聯接時推桿前端的聯接叉要能自由落入曲柄，兩側留間隙0.2-0.6mm，以確保曲柄在聯接又內轉動靈活，不產生側向分力。

3、正確接好電路。當推桿向前延伸時，在超載情況下要使后面的保護開關切斷電源、迫使電機停車；反之亦反。外接行程開關的連接要使推桿向前伸出時所碰到的開關與后面的保護開關相串聯；反之亦反。

4、實際負載的有效行程要調整在電動推桿額定行程內，前后兩端各留出10m以上的空程。防止在運行中在兩端極限位置產生死點，影響正常工作。調節行程時可卸下電機后蓋用扳手旋動電機軸，推桿就可伸出縮回，直至調好為止。

選用須知

1、用戶參照本廠提供系列產品技術數據和外形安裝尺寸，選擇合適電動推桿，提出電動推桿機型、速度、推力、行程，如用戶在使 用環境以及技術數據有特殊要求，本廠也可專為您設計生產，須在訂貨時闡明具體要求；
2、用戶需要電動推桿配件，外部行程限位開關，電氣控制像箱，本廠可配套供貨，也可單獨供貨；
3、自發貨之日起，在半年內，用戶在正常使用條件下，因產品質量問題而造成機械故障或損壞，本廠負責保修、保退、保換；
4、歡迎廣大新老客戶來電來函訂購。

維護與檢修

1、工作環境溫度在-20℃~80℃之間，相對濕度在85%以下能正常運行。

2、推桿前端裝設的防護套系防止塵埃侵入機內，因此使用時切勿拆掉。

3、運行一段時間(約為半年)后，應檢查修理，并可更換機內滾珠軸承脂(SY1514- 65) 充滿度70%。

4、必須經常注意限位開關的位置，防止多次使用造成位移而失控，并使電機燒毀。

電器控制注意事項

       使用電動推桿，嚴格按線路控制圖接線，若接線不當或舍棄過載控制，電動機燒毀及零部件損壞。

控制盒有紅線二根,黃、綠線各一根。具體接線方法如下:

       保證電動機順時針方向旋轉，則接線控制方式為:

       綠、紅線為拉回限位。

       黃、紅線為推進限位。

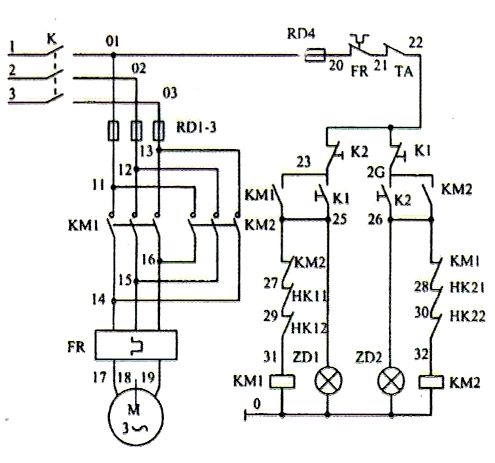

電動推桿電器控制原理圖

電動推桿常見故障現象及處理措施
